Втулки клапанов: признаки износа, размеры и особенности подбора
Втулка клапана — небольшая деталь головки блока цилиндров, но от ее состояния напрямую зависит работа газораспределительного механизма. Она направляет движение клапана, удерживает его в правильной оси и помогает сохранять стабильный тепловой зазор. Если втулка изношена, клапан начинает работать с перекосом, хуже прилегает к седлу, быстрее перегревается, а двигатель постепенно теряет мощность и начинает расходовать больше масла.
На практике втулки клапанов часто вспоминают уже во время ремонта головки блока, когда появляются дымность, падение компрессии, повышенный расход масла или следы износа на стержнях клапанов. Но чем раньше обнаружить проблему, тем выше шанс ограничиться заменой направляющих втулок и сопутствующей обработкой, не доводя ремонт до более серьезных повреждений.
Для чего нужна втулка клапана
Клапан во время работы двигателя постоянно движется вверх и вниз, открывая и закрывая впускной или выпускной канал. Втулка служит направляющей для стержня клапана: она не дает ему смещаться в сторону, снижает биение и помогает клапану точно садиться в седло. Особенно высокая нагрузка приходится на выпускные клапаны, потому что они работают при более высокой температуре.
Если направляющая втулка исправна, клапан движется ровно, маслосъемный колпачок нормально удерживает масло, а тарелка клапана плотно прилегает к седлу. Если же втулка разбита или имеет овальную выработку, появляется лишний зазор. Через него масло может попадать в камеру сгорания, а сам клапан начинает работать не по правильной оси.
В каталоге деталей двигателя можно встретить разные варианты направляющих втулок: стандартные, ремонтные, для двигателей КАМАЗ, ЯМЗ, Д-240, Д-245 и других агрегатов. Поэтому при подборе важно смотреть не только на марку автомобиля, но и на конкретную модификацию двигателя, каталожный код и размер.
Основные признаки износа втулок клапанов
Износ направляющих втулок не всегда проявляется резко. Часто симптомы нарастают постепенно: сначала двигатель немного дымит после запуска, затем увеличивается расход масла, появляется нестабильная работа и ухудшается тяга. На ранней стадии такие признаки можно спутать с износом маслосъемных колпачков, поршневых колец или проблемами с топливной системой.
- Сизый или голубоватый дым из выхлопной трубы, особенно после запуска или после длительной работы на холостом ходу.
- Повышенный расход масла без видимых внешних подтеков.
- Нагар на клапанах, свечах или в камере сгорания.
- Падение компрессии из-за неплотного прилегания клапана к седлу.
- Нестабильная работа двигателя, троение, ухудшение тяги под нагрузкой.
- Повышенный шум в зоне газораспределительного механизма.
- Следы износа, задиры или неравномерная полировка на стержне клапана.
Важно учитывать, что похожие симптомы могут быть и при других неисправностях двигателя. Например, расход масла может быть связан с поршневой группой, турбиной, вентиляцией картера или маслосъемными колпачками. Поэтому втулки клапанов нужно проверять не отдельно, а в рамках диагностики головки блока цилиндров.
Почему изношенная втулка опасна для двигателя
Главная проблема изношенной втулки — потеря точного направления движения клапана. Когда зазор становится слишком большим, клапан начинает слегка отклоняться от своей оси. Из-за этого он хуже садится в седло, нарушается теплоотвод, появляется риск перегрева тарелки и ускоренного износа седла.
Если долго ездить с разбитой втулкой, последствия могут быть заметно дороже самой детали. Изнашивается стержень клапана, повреждается маслосъемный колпачок, ухудшается герметичность камеры сгорания, растет расход масла. В тяжелых случаях клапан может перегреться, прогореть или начать разрушать посадочную зону.
| Проблема | Что происходит | К чему может привести |
|---|---|---|
| Увеличенный зазор во втулке | Клапан движется с перекосом | Износ седла, потеря герметичности |
| Попадание масла в цилиндр | Масло проходит через направляющую зону | Дымность, нагар, расход масла |
| Плохой теплоотвод | Клапан хуже передает тепло через рабочие поверхности | Перегрев и риск прогара клапана |
| Овальная выработка втулки | Зазор отличается в разных направлениях | Нестабильная работа клапанного механизма |
| Неправильный размер втулки | Деталь не обеспечивает нужную посадку | Быстрый повторный износ после ремонта |
Стандартный и ремонтный размер: в чем разница

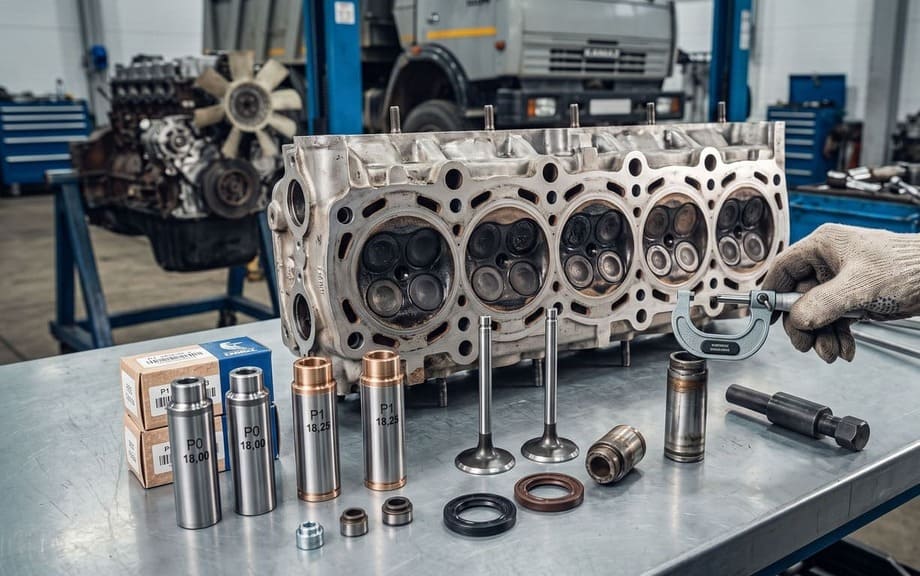

Одна из частых ошибок при подборе — не учитывать размер втулки. В каталоге можно встретить стандартные детали, которые обозначаются как Р0, и ремонтные варианты, например Р1. Стандартный размер используют, когда посадочное место в головке блока соответствует заводским параметрам. Ремонтный размер нужен, если посадочное место уже обрабатывалось или имеет износ.
Например, для двигателя КАМАЗ может использоваться втулка клапана КАМАЗ направляющая стандарт Р0 18,00. Если же после диагностики и измерений требуется ремонтный вариант, подбирают деталь соответствующего размера, например втулку клапана КАМАЗ ремонт Р1 18,25.
Выбирать между Р0 и Р1 «на глаз» нельзя. Решение принимают после измерения посадочного места и проверки состояния головки блока. Если поставить стандартную втулку туда, где уже нужен ремонтный размер, посадка может быть слабой. Если поставить ремонтную втулку без необходимости, можно получить проблемы при установке и последующей обработке.
На что смотреть при подборе втулки клапана
Правильный подбор втулки начинается не с фотографии детали, а с технических параметров. Даже внешне похожие втулки могут отличаться диаметром, длиной, материалом, каталожным кодом и применяемостью. Для грузовых автомобилей и спецтехники это особенно важно, потому что один двигатель может иметь несколько модификаций, а разные поколения агрегатов часто требуют разных деталей.
- Марка и модель двигателя, а не только марка автомобиля.
- Каталожный код детали и его соответствие старой втулке.
- Наружный и внутренний диаметр втулки.
- Стандартный или ремонтный размер.
- Материал и особенности обработки детали.
- Необходимость последующей развертки или готовность втулки к установке.
- Состояние клапанов, седел, маслосъемных колпачков и самой головки блока.
Например, втулка клапана ЯМЗ направляющая предназначена для двигателей ЯМЗ и имеет свой каталожный код. Если ориентироваться только на слово «ЯМЗ» или только на визуальное сходство, можно ошибиться с применяемостью или размером. Поэтому лучше сверять параметры по карточке товара и старой детали.
Почему втулки лучше менять вместе с проверкой клапанов
Замена направляющих втулок почти всегда связана с работой по головке блока цилиндров. После выпрессовки старой втулки и установки новой важно проверить, как клапан проходит в направляющей, нет ли перекоса, соответствует ли зазор норме и насколько ровно клапан садится в седло. Если заменить только втулку, но оставить изношенный клапан, ремонт может не дать нормального результата.
Также стоит проверить маслосъемные колпачки. Даже новая втулка не решит проблему расхода масла, если колпачок потерял эластичность или неправильно установлен. В идеале при ремонте оценивают весь узел: клапан, втулку, седло, пружину, сухари, тарелку, колпачок и состояние посадочного места в головке.
Типичные ошибки при замене
Ошибки при установке направляющих втулок часто проявляются не сразу. Двигатель может завестись и работать, но через короткое время появится дымность, шум, повышенный расход масла или повторный износ. Поэтому здесь важны не только качество детали, но и точность обработки.
- Установка втулки без измерения посадочного места.
- Подбор детали только по внешнему виду или приблизительным размерам.
- Игнорирование ремонтного размера головки блока.
- Повторная установка клапанов с изношенными стержнями.
- Нарушение соосности втулки и седла клапана.
- Отказ от проверки зазора после установки.
- Экономия на маслосъемных колпачках при уже разобранной головке блока.
Если втулка заявлена как деталь, не требующая развертки, это не отменяет проверки зазора и качества посадки после монтажа. Любая работа с головкой блока требует аккуратности, чистоты и измерительного инструмента. В противном случае даже правильно подобранная втулка может быстро выйти из строя.
Когда точно стоит менять втулки клапанов
Направляющие втулки стоит менять, если измерения показывают повышенный зазор между втулкой и стержнем клапана, есть выраженная овальная выработка, клапан имеет заметный боковой люфт или двигатель уже демонстрирует симптомы попадания масла в камеру сгорания. Также замена часто нужна при капитальном ремонте головки блока, особенно если двигатель работал с перегревом, масляным голоданием или большим пробегом.
Не стоит откладывать ремонт, если вместе с износом втулок уже видны повреждения клапанов или седел. В таком случае проблема будет развиваться быстрее: клапан начнет хуже закрываться, температура в зоне тарелки вырастет, а компрессия может снизиться. Чем дольше двигатель работает в таком состоянии, тем больше деталей придется восстанавливать или менять.
Вывод
Втулки клапанов влияют на точность работы клапанного механизма, расход масла, герметичность камеры сгорания и ресурс головки блока цилиндров. Их износ может проявляться дымностью, повышенным расходом масла, снижением компрессии, нестабильной работой двигателя и следами выработки на стержнях клапанов.
При подборе важно учитывать не только марку автомобиля, но и конкретный двигатель, каталожный код, стандартный или ремонтный размер, материал и состояние посадочного места. Правильная втулка должна соответствовать параметрам головки блока и работать в паре с исправным клапаном. Поэтому качественный ремонт начинается с диагностики и измерений, а не с подбора детали только по названию или фотографии.
